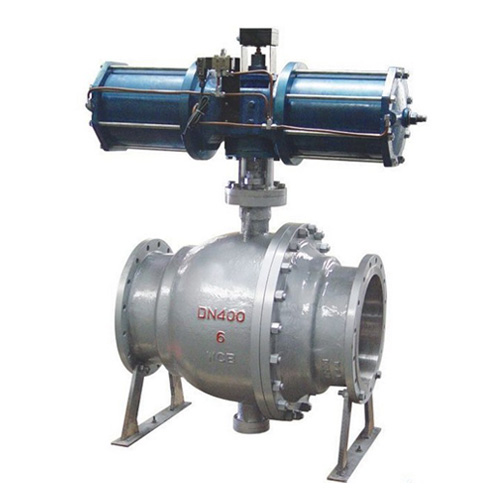

Q747F液動球閥
液控球閥是目前國內外較先進的管路控制設備，主要安裝于水電站水輪機進口，用作水輪機進口閥；或安裝于水利、電力、給排水等各類泵站的水泵出口，用以代替止回閥和閘閥。工作時，該閥與管道主機配合，按照水力過渡過程原理，通過電液控制程序的有效設置，實現管路的可靠截止，有效*管路水錘，并可實現無電自動關閥，起到保護管路系統的作液動球閥廣泛使用于石油、化工、冶金、水電等行業。主要由球閥部分和驅動控制部分組成。在球閥上安裝有閥位信號返回開關?？筛鶕?jù)需要，設置手動機構或遠程控制裝置。
執行機構部分：
1、驅動裝置及驅動裝置主要由液缸和撥叉機構組成，并在驅動裝置上安裝有閥位信號開關。
2、液壓源可根據用戶液壓站的情況進行多種配置。
Q747F/S-900Lb液動球閥 用途本閥門適用于水、石油、天然氣、鉆井液等介質的集輸管線上作為起閉裝置。液動球閥由液動裝置和球閥兩大部分組成?？恳矂友b置使閥桿旋轉帶動球體轉動來達到起閉目的用。
液動球閥適用于水、石油、天然氣、鉆井液等介質的集輸管線上作為起閉裝置。液動球閥由液動裝置和球閥兩大部分組成?？恳矂友b置使閥桿旋轉帶動球體轉動來達到起閉目的。
主要特點：
1、球閥的閥球及閥體采用*不銹鋼制造，防腐性能好。
2、 球閥采用金屬密封，可滿足鉆井泥漿介質環境。
3、 液壓驅動部分結構尺寸小，可滿足狹小的安裝環境。
4、 液壓驅動扭矩大，用防噴器的液控臺即可滿足使用要求。
O型球閥(固定球)密封結構
液動球閥適用于水、石油、天然氣、鉆井液等介質的集輸管線上作為起閉裝置。液動球閥由液動裝置和球閥兩大部分組成。靠也動裝置使閥桿旋轉帶動球體轉動來達到起閉目的。
液動球閥概述
液動球閥是一種作啟閉用的旋轉型閥門，它是由電液轉角器與球閥組成的，廣泛應用于石油、化工、電力、冶金、煉油、建材、造紙、輕工等工業部門內（液體、氣體、蒸汽、污水以及高粘度帶有纖維性和細顆粒）的介質進行啟閉控制。
液動球閥主要性能參數
公稱壓力:1.6,2.5.4.0.6.4MPa
使用溫度：-29～425℃（碳鋼）-40～＋550℃（不銹鋼）
公稱通徑：DN50～800mm
閥體材質:304.306.316L.WCB.HT200
連接法蘭：JB/T79．GB913．HG20592
適用介質：空氣、水、蒸汽、油及*、醋酸等腐蝕性流體
作用方式：切斷型，調節型,手動控制
電源電壓：220VAC、24VAC
輸入信號:4～20mA/1～5VDC
液動球閥結構特點
1、 本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于*低位置；反之，閘閥全開時，外伸指示桿位于*高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。
